跟着东说念主工智能大模子参数的指数级增长和算力需求的爆发，AI芯片的功耗也曾龙套传统散热材料的物理极限。英伟达H100芯片热想象功耗（TDP）已达700W，而下一代Vera Rubin/Feynman系列权衡将龙套1200-2000W。在这场"热墙"危急中，金刚石——这个当然界热导率最高的材料，正从实验室走向产业化的前台，成为破解AI算力散热瓶颈的"终极有考虑"。

一、散热危急：AI算力的"热墙"挑战

1.1 功耗攀升的粗豪践诺

畴前五年，AI芯片的功耗增长呈现出令东说念主颠簸的指数弧线。2020年，旗舰GPU的TDP还在300-400W犹豫；到了2024年，英伟达H100也曾达到700W；而2026年行将量产的Blackwell架构B200/GB200，功耗更是龙套1000-1200W。据英伟达官方显现，2026-2027年将发布的Vera Rubin过甚后续Feynman架构，单芯片TDP有望龙套1500-2000W大关。

这种增长并非巧合。大模子测验需要数千甚而数万颗GPU构成的超等想象集群，而每一代模子的参数目都在呈指数级增长——从GPT-3的1750亿参数，到GPT-4的1.7万亿参数，再到2026年据说中的GPT-5可能龙套10万亿参数。每一次参数限制跃升，都意味着想象量和散热需求的同步暴涨。

AI芯片功耗演进时刻线

2020年：旗舰GPU TDP 300-400W（如V100、A100）

2022年：H100发布，TDP跃升至700W

2024年：B200/GB200，TDP龙套1000-1200W

2026年（权衡）：Vera Rubin，TDP达1200-1500W

2027-2028年（权衡）：Feynman架构，TDP龙套2000W

1.2 传统散热材料的物理极限

面对2000W级别的芯片功耗，传统散热材料也曾满目疮痍。现在数据中心主流的散热有考虑包括：

▸风冷散热：表面上限约300-400W，本体部署中单芯片跳动500W就难觉得继。

▸冷板式液冷：现在主流有考虑，可嘱托600-800W芯片，但面对流量分派不均、界面热阻高级问题。

▸浸没式液冷：表面上可嘱托1000W+芯片，但冷却液资本腾贵（极度是氟化液），且存在PFAS环保争议。

更根底的问题是热导率瓶颈。铜的热导率为400W/m·K，铝为237W/m·K，即使是起始进的碳基材料（如石墨烯）也仅在1500-2000W/m·K之间。当芯片热流密度龙套1000W/cm²时，这些材料的传热材干也曾成为系统性能的"天花板"。

二、金刚石：散热材料的"王者"

2.1 热导率的碾压性上风

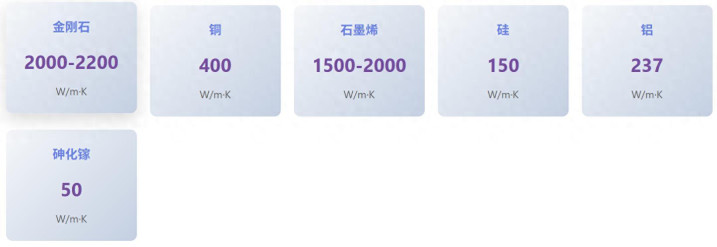

金刚石手脚当然界热导率最高的材料，其单体热导率可达2000-2200W/m·K，是铜的5倍、硅的13倍、砷化镓的43倍。这种惊东说念主的热传输材干源于金刚石特有的晶体结构：

除了超高导热性，金刚石还具备一系列妥贴芯片散热的优异特质：

✓宽禁带：5.5 eV，是硅的5倍以上，妥贴高电压、高温度环境。

✓高击穿场强：10 MV/cm，允许更高的功率密度。

✓低介电常数：5.7，减少信号传输蔓延。

✓化学惰性：耐酸碱、耐腐蚀，与芯片制程兼容性好。

✓机械强度高：莫氏硬度10级，可保护脆弱的芯片结构。

2.2 金刚石散热的两种时刻旅途

现在产业界主要有两种金刚石散热时刻旅途：

时刻旅途

道理

上风

挑战

衬底键合

将金刚石薄膜手脚衬底，与芯片键合

工艺相对熟悉，界面热阻可控

金刚石薄膜质地难以保证，资本较高

原位滋长

径直在芯片名义滋长金刚石层

界面诱骗好，热阻更低

滋长温度高（800°C+），可能损害芯片

2026年的时刻龙套主要辘集在原位滋长旅途上，极度是莱斯大学开发的"从下到上"遴选性区域生万古刻，小9直播2026世界杯官网获胜将滋长温度裁汰至600°C以下，使其与后端制程（BEOL）兼容。

三、2026年时刻龙套：从实验室到商用落地

3.1 莱斯大学：遴选性区域生万古刻

2026年2月26日，莱斯大学（Rice University）科研团队在《Applied Physics Letters》期刊上发表重磅论文，晓谕开发出一种可限制化制造的遴选性区域金刚石散热层时刻。这项时刻的中枢创新在于：

时刻中枢："从下到上"成核工程策略

微波等离子体化学气相千里积（MPCVD）：传统金刚石滋长方式，但诱骗了创新的遴选性成核逝世

光刻/激光界说模板：在芯片名义精确诀别金刚石滋长区域

纳米金刚石晶核精确铺设：逝世晶核密度和分散，杀青高质地外延滋长

图案化滋长：只在需要散热的区域滋长金刚石，幸免挥霍和应力问题

最关节的是，这项时刻杀青了23°C的温度裁汰。莱斯大学张祥助理商议说明指出："温度裁汰23°C不仅延长器件寿命，更能在幸免过热的前提下权臣进步运行速率。"团队细致东说念主Pulickel Ajayan说明强调："咱们找到了一种可限制化、委果有用的整合旅途，这敌手机、电板、想象开发及AI芯片的着力和可靠性具有深入道理。"

3.2 Akash Systems：众人首个商用录用

就在莱斯大学论文发表前三天（2026年2月23日），金刚石散热时刻营业化前卫Akash Systems晓谕，已向印度主权云奇迹商NxtGen AI Pvt Ltd录用众人首批搭载Diamond Cooling®时刻的英伟达H200 GPU奇迹器。这象征着金刚石散热从时刻研发迈入商用落地新阶段。

2026年2月23日

Akash Systems晓谕录用众人首批Diamond Cooling®奇迹器

基于NVIDIA H200平台，录用给印度NxtGen AI。这是金刚石散热时刻的首个商用案例。

2026年2月26日

莱斯大学在《Applied Physics Letters》发表龙套性论文

遴选性区域金刚石散热层时刻，温度裁汰23°C，可限制化制造。

2026年3月1日

英伟达官方说明下一代Vera Rubin芯片将接纳金刚石散热

接纳1英寸×9片东说念主造金刚石镶嵌式贴合散热工艺，处分2000W+芯片散热问题。

2026年3月12日

Akash Systems晓谕Diamond Cooling时刻应用于AMD MI350X

继英伟达之后，又一家众人一线GPU厂商接纳金刚石散热有考虑。

3.3 英伟达的"金刚石攻略"

手脚AI芯片边界的饱和霸主，英伟达对金刚石散热时刻的布局尤为引东说念主谛视。据多个可靠信源显现：

①Vera Rubin架构（2026年发布）：考虑接纳1英寸×9片东说念主造金刚石镶嵌式贴合散热工艺，开云体育应用超高导热金刚石处分大算力芯片的散热难题。

②与Akash Systems深度相助：英伟达不仅接纳Akash的Diamond Cooling时刻，还对其进行了政策投资，确保供应链安全。

③自主研发金刚石键合工艺：英伟达正在开发径直与芯片后头键合的金刚石薄膜时刻，方针是将界面热阻裁汰至接近表面极限。

时刻细察

英伟达遴选金刚石散热并非巧合。据供应链音书，Blackwell架构B200在顶点负载下，芯片结温（Tj）已接近105°C的警戒线。淌若2027年Feynman架构达到2000W TDP，传统散热有考虑将完全失效。金刚石散热不仅是性能进步妙技，更是"能弗成作念出来"的活命问题。

四、产业链领路：谁是金刚石散热的赢家？

4.1 上游：东说念主造金刚石材料

金刚石散热产业链的上游是东说念主造金刚石材料供应商。现在主要有三种制备工艺：

制备工艺

热导率

资本

主要厂商

高温高压法（HPHT）

1000-1500 W/m·K

低

中南钻石、黄河旋风、郑州华晶

化学气相千里积（CVD）

1800-2200 W/m·K

中高

Element Six、AKHAN Semiconductor、沃尔德

闪速焦耳加热法

1500-2000 W/m·K

低（新时刻）

莱斯大学专利时刻，正在产业化

其中，CVD法是金刚石散热的主流工艺，因为它不错制备出热导率接近自然金刚石的高质地薄膜。国内企业如沃尔德、四方达等正在加快CVD金刚石产线树立，力求在2026-2027年杀青限制化供应。

4.2 中游：散热器件制造

中游挨次是将东说念主造金刚石材料加工成可用于芯片散热的器件，包括：

▸金刚石薄膜制备：通过MPCVD在硅/碳化硅衬底上滋长金刚石薄膜

▸图形化加工：应用光刻、刻蚀工艺在金刚石薄膜上制作微通说念

▸键合封装：将金刚石散热层与芯片键合，确保低界面热阻

现在众人范围内，Akash Systems是Diamond Cooling时刻的领跑者，已最初杀青商用录用。国内的北京天科合达、山东力冠微电子等企业也在积极布局，但量产材干仍与国际先进水平存在1-2年差距。

4.3 下流：应用场景与终局用户

金刚石散热时刻的下流应用正在快速扩展：

主要应用场景

AI数据中心：高端GPU（H200、B200、Vera Rubin）的标配散热有考虑，权衡2027年浸透率超30%

5G/6G基站：功率放大器（PA）散热，提高基站强健性和能效比

电动汽车：IGBT、SiC功率模块散热，进步电机逝世器功率密度

航空航天：雷达、电子战开发的高可靠散热，适当顶点温度环境

国防军工：高功率微波火器、激光火器的热料理

五、时刻挑战与处分有考虑

5.1 热应力匹配问题

金刚石的热推广所有这个词（CTE）约为1.0×10⁻⁶/K，而硅的CTE为2.6×10⁻⁶/K，碳化硅为4.0×10⁻⁶/K。这种各异在温度轮回中会产生的热应力，可能导致界面分层或芯片开裂。

处分有考虑：

✓接纳梯渡过渡层想象，在金刚石和芯片之间加入CTE渐变的材料层

✓使用纳米银烧结等柔性键合材料，给与热应力

✓开发金刚石-硅复合材料，通过掺杂疗养CTE

5.2 界面热阻优化

即使金刚石本人热导率再高，淌若与芯片之间的界面热阻过大，合座散热恶果也会大打扣头。现在学术界和产业界正在商议多种裁汰界面热阻的方式：

方式

道理

界面热阻

时刻熟悉度

径直键合

名义活化后径直键合

5-10 mm²·K/W

中（实验室阶段）

纳米银烧结

银纳米颗粒烧结层

10-20 mm²·K/W

高（已商用）

石墨烯中间层

插入单层/多层石墨烯

3-8 mm²·K/W

低（研发阶段）

原子层千里积（ALD）

千里积超薄过渡层

8-15 mm²·K/W

中（接近量产）

5.3 资本与限制化坐褥

现在CVD金刚石薄膜的资本仍然较高，主要原因在于：

▸开发折旧高：MPCVD开发单价在500-1000万元东说念主民币

▸滋长速率慢：现在CVD金刚石滋长速率约1-10微米/小时

▸良率有待进步：大尺寸金刚石薄膜（>4英寸）的良率不足50%

降本旅途：

①提高滋长速率：通过优化等离子体功率、气体配比，将滋长速率进步至50-100微米/小时

②增大晶圆尺寸：从现在的2-4英寸向6-8英寸迈进，摊薄单元资本

③闪速焦耳加热法：莱斯大学开发的1秒内将焦炭变嫌为高纯纳米金刚石的时刻，能耗和资本远低于传统CVD法

六、阛阓出路与投资逻辑

6.1 阛阓限制预测

左证多家阛阓商议机构的预测，金刚石散热材料阛阓将迎来爆发式增长：

阛阓限制预测（亿元RMB）

2025年：约15亿元（主要在小批量高端应用）

2027年：权衡龙套100亿元（AI数据中心初始限制化接纳）

2030年：有望达到500-800亿元（浸透率超30%）

2035年：可能龙套2000亿元（成为主流散热有考虑）

增长驱能源主要来自：

▶AI算力需求捏续爆发：大模子参数限制、测验集群限制捏续扩张

▶芯片制程贴近物理极限：3nm、2nm制程下，走电流和静态功耗占比进步，散热愈加费事

▶政策扶捏：中国"十四五"想象将金刚石半导体列为前沿新材料要点看法

6.2 投资逻辑与标的梳理

金刚石散热产业链的投资契机主要辘集在三个挨次：

挨次

投资逻辑

代表标的

投资提出

上游材料

时刻壁垒高，先发上风较着

沃尔德、四方达、中南钻石

⭐⭐⭐⭐⭐ 要点关心

中游制造

工艺know-how关节，良率是中枢

Akash Systems（未上市）、北京天科合达

⭐⭐⭐⭐ 积极布局

下流应用

阛阓空间大，但竞争样貌尚不决型

英伟达、AMD、华为昇腾

⭐⭐⭐ 中始终捏有

⚠️ 投资风险辅导

1. 时刻迭代风险：淌若出现比金刚石更好的散热材料（如表面热导率更高的碳纳米管阵列），现存投资可能贬值。

2. 量产程度不足预期：CVD金刚石的良率和资本问题若无法在2027年前处分，阛阓浸透率将大打扣头。

3. 行业圭表缺失：现在金刚石散热尚未酿成和谐的时刻圭表和测试表率，可能导致阛阓碎屑化。

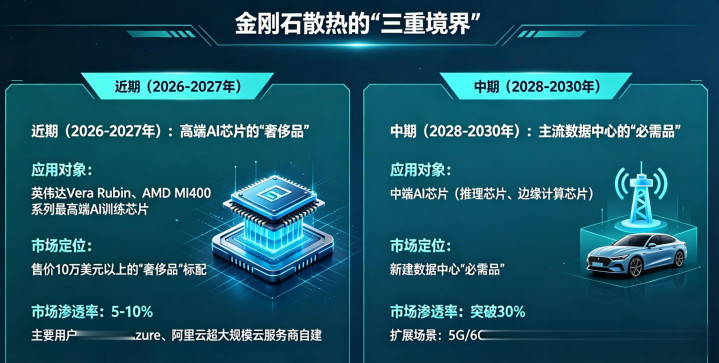

七、畴昔权衡：金刚石散热的"三重田地"

7.1 近期（2026-2027年）：高端AI芯片的"挥霍"

在这一阶段，金刚石散热将主要应用于最高端的AI测验芯片（如英伟达Vera Rubin、AMD MI400系列），成为售价10万好意思元以上的"挥霍"的标配。阛阓浸透率权衡在5-10%之间，主要辘集在超大限制云奇迹商（如AWS、Azure、阿里云）的自建数据中心。

7.2 中期（2028-2030年）：主流数据中心的"必需品"

跟着CVD金刚石资本的下落和良率的进步，金刚石散热将逐步下千里到中端AI芯片（如推理芯片、旯旮想象芯片）。阛阓浸透率有望龙套30%，成为新建数据中心的"必需品"。同期，5G/6G基站、电动汽车等场景也将初始限制化接纳。

7.3 远期（2031-2035年）："隐形散热"与全产业链重构

在更远的畴昔，金刚石散热可能演进为"隐形散热"——散热功能完全镶嵌芯片封装里面，甚而与芯片一体化制造。这将澈底重构半导体产业链：

►芯片想象：散热成为与逻辑想象、存储想象并排的第三大中枢想象维度

►封装测试：金刚石键合、微通说念加工成为先进封装的圭表工艺

►开发材料：MPCVD开发、纳米银烧结材料、图形化加工开发需求爆发

结语：散热之上，算力的畴昔

金刚石散热时刻的崛起，不仅是材料科学的告捷，更是AI时期算力竞赛的缩影。当摩尔定律贴近物理极限，当芯片制程从3nm迈向2nm、1nm，散热也曾成为制约算力增长的"临了一王人墙"。金刚石——这个也曾只存在于珠宝店和工业切割边界的材料，正在悄然重塑半导体产业的畴昔。

关于中国而言，金刚石散热更是一个弗成输的"卡脖子"时刻战场。现在，国内企业在CVD金刚石制备、图形化加工等中枢挨次仍依赖入口开发和海外专利。淌若弗成在畴昔3-5年内杀青自主可控，比及金刚石散热成为AI芯片标配之时，咱们将再次堕入被迫挨打的时局。

2026年，金刚石散热也曾从实验室走向商用落地的临界点。这场散热更动，你准备好了吗？

八、参考文件与时刻起原

[1] Rice University. "Selective area diamond heat spreader technology reduces device temperature by 23°C". Applied Physics Letters， February 26， 2026.

[2] Akash Systems. "World's First Diamond Cooling® NVIDIA H200 GPU Servers Delivered to NxtGen AI". February 23， 2026.

[3] NVIDIA Official. "Vera Rubin GPU Architecture: Next-Generation AI Computing Platform". March 2026.

[4] 国信证券. "液冷时刻新看法及GTC大会液冷时刻前瞻"通讯行业专题论说， 2026年4月.

[5] 中国信息通讯商议院（CAICT）. "智算中心液冷产业全景商磋议说（2026年版）".

[6] Element Six Technical Report. "CVD Diamond for Thermal Management Applications". 2026 Update.

[7] IEEE Spectrum. "Data Center Liquid Cooling: The AI Heat Solution". April 2026.

[8] 莱斯大学. "氟赞成闪速焦耳加热制备煤基纳米金刚石". ACS Nano， November 2025.
